RKBM WebGIS - Hilfetexte

Themen der Hilfe

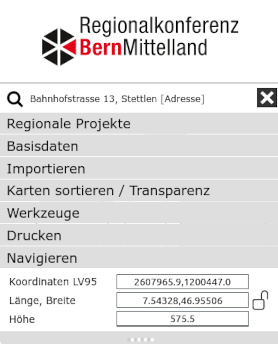

Karten und Funktionen

Werkzeuge

Navigation

Um in der Karte zu navigieren, haben Sie folgende Möglichkeiten:

Suche

Gesucht wird in den Daten der amtlichen Vermessung, Points of Interest, RGSK 2021 Nummern, Karten, Koordinaten:

Tipps für eine effiziente Suche

Je mehr sie die Suche verfeinern, desto weniger Treffer werden angezeigt (besonders dort, wo es viele Treffer gibt, wie Bahnhofstrasse). Beispiele, Suche nach Objekten:

Beispiele, Suche nach Kartenthemen:

Anzeige und Suche von Koordinaten

Ist der Vorhängeschloss offen (blau) werden die Koordinaten dynamisch angezeigt (beim bewegen der Maus über die Karte)

Ist der Vorhängeschloss geschlossen (rot) werden die Koordinaten nur beim Klicken angezeigt. Dies erlaubt Ihnen einen bestimmten Punkt anzuklicken und dann die Koordinaten zu kopieren (markieren, rechte Maustaste, Kopieren oder markieren und STRG/C).

Für die Suche geben Sie die gesuchten Koordinaten komma-separiert ein und drücken Sie die Eingabetaste.

Kartenauswahl

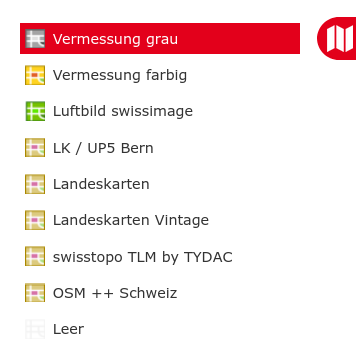

Hintergrundkarten

Als Hintergrundkarten stehen zur Verfügung (kann je nach Anwendung abweichend sein):

Vorgefertigte Karten (Themen)

Klicken Sie auf die Funktion "Favoriten":

Downloads

Klicken Sie auf die Funktion "Downloads". Folgende Daten können heruntergeladen bzw. eingebunden werden (WMS) werden:

Datenbankabfragen und -downloads der RGSK 2021 Daten

Klicken Sie auf die Funktion "Datenbank". Die RGSK 2021 Daten können gefiltert, angezeigt und heruntergeladen werden:

Über die Tabellenfunktionen können die Daten sortiert und beliebig gefiltert werden, dies auch in Kombination mit geografischen Selektionen (Rechteck, Polygon). Die selektierten Daten können in verschiedenen Formaten heruntergeladen: ESRI Shape, MS-Excel, JSON, XML, CSV, Text etc.

Eine detaillierte Anleitung finden Sie auf gesonderte Hilfeseiten

Weitere Funktionen

Weitere Funktionen sind:

Kartenfunktionen

Diese umfassen:

Informationsabfrage

Zu den meisten Objekten auf den Karten kann eine detaillierte Information abgefragt werden (auf das gewünschte Objekt klicken).

Werkzeuge

Folgende Werkzeuge stehen zur Verfügung (Details dazu s. weiter unten):

Drucken

PDF Druck, massstäblich

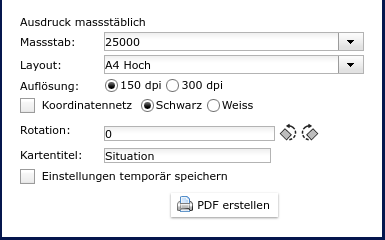

Massstäbliches Drucken zu PDF. Untenstehende Dialogbox erscheint. Wählen Sie einen Massstab, eine Vorlage (Layout), die gewünschte Auflösung aus und geben Sie einen optionalen Title ein:

WICHTIG: Um die generierte PDF Datei im Massstab zu drucken, schalten Sie beim Druckdialog vom Acrobat Reader bei der Seiteneinstellung folgende Optionen aus respektive stellen Sie diese folgendermassen ein (kann je nach Acrobat Version oder falls Sie andere Programme benutzen abweichen):

Messen

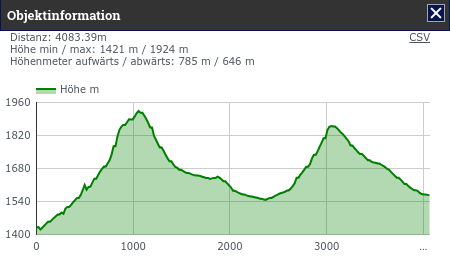

Profil

Klicken Sie auf den gewünschten Startpunkt und erfassen dann beliebig viele Zwischenpunkte. Zum Abschliessen Doppelklick. Nach Abschluss der Messung können Sie Punkte verschieben oder neue Zwischenpunkte einfügen. Um eine neue Fläche messen zu können, wiederholen Sie einfach die Prozedur. Um aus der Funktion auszusteigen, wählen Sie die Funktion erneut.

Bewegen Sie die Maus über das Profil, wird die Lage in der Karten angezeigt.

Sie können weiterhin Punkte der Polylinie hinzufügen und verschieben, das Profil wird aktualisiert.

Um die Funktion zu beenden, klicken Sie erneut auf das Symbol, wählen Sie eine andere Funktion oder wechseln Sie zu Karten oder suchen.

Distanz, Fläche

Im Gegensatz zum Messen erlauben die Bemassungsfunktionen:

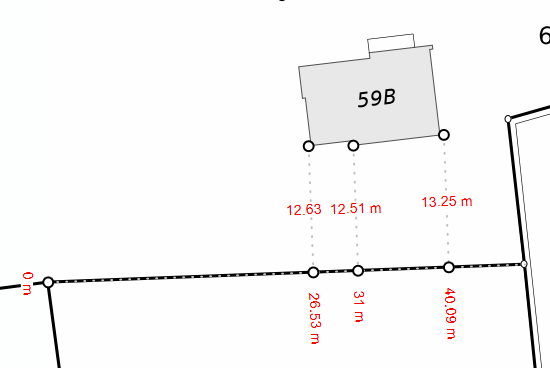

Orthogonales Einmessen
Exaktes orthogonales Einmessen, gehen Sie wie folgt vor:

Beispiel:


 Polylinie
Exaktes Einmessen mittels Polylinie. Klicken Sie auf die gewünschten Punkte. Zum Abschluss Doppeklick.

 Fläche
Exaktes Einmessen von Flächen. Klicken Sie auf die gewünschten Punkte. Zum Abschluss Doppeklick.

Löschen: klicken Sie auf Löschen, um alle Bemassungslinien zu löschen. Um einzelne Bemassungslinien zu löschen, klicken Sie auf die gewünschte Linie. Der Bemassungsdialog erscheint: Löschen = Papierkorb-Ikone.

Speichern: Bemassungslinien als Lesezeichen speichern. Das Lesezeichen können Sie dann entweder als solches speichern (übliche Browser-Funktionalität) oder kopieren und versenden.

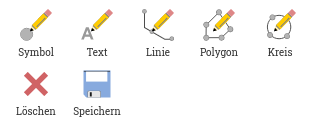

Zeichnen



 Symbole
Klicken Sie auf die Funktion, um diese zu aktivieren. Eine Auswahl an Symbole erscheint. Wählen Sie einen Symbol aus und positionieren Sie diesen auf der Karte. Beliebig wiederholen. Um das Zeichnen abzuschliessen schliessen Sie die Symbolliste, klicken erneut auf die Funktion oder wählen Sie eine andere Funktion aus. Um ein Symbol zu verschieben, anklicken und mit gedrückter Maustaste bewegen. Sie können auch den Symbol ändern: anklicken und anderen Symbol aus der Liste wählen.

Löschen:

Texte
Klicken Sie auf die Funktion, um diese zu aktivieren. Wählen Sie die gewünschte Schriftart etc. aus. Positionieren Sie den Text nach Belieben. Beliebig wiederholen. Um das Zeichnen abzuschliessen, schliessen Sie die Dialogbox, klicken erneut auf die Funktion oder wählen Sie eine andere Funktion aus. Um einen Text zu verschieben, anklicken, Dialog erscheint; erneut anklicken und mit gedrückter Maustaste bewegen. Sie können auch den Text und die Ausprägung ändern.

Löschen:

Linien
Klicken Sie auf die Funktion, um diese zu aktivieren. Wählen Sie die gewünschte Linienart etc. aus. Zeichnen Sie die Linie indem Sie beliebig viele Stützpunkte zeichnen. Abschluss mit Doppelklick. Um das Zeichnen abzuschliessen, schliessen Sie die Dialogbox, klicken erneut auf die Funktion oder wählen Sie eine andere Funktion aus. Um eine Linie zu verschieben oder zu verändern, anklicken, Dialog und Stützpunkte erscheinen. Sie können die Linie als Gesamtes verschieben, einzelne Stützpunkte verschieben oder Stützpunkte hinzufügen. Und auch die Ausprägung anpassen.

Löschen:


Flächen / Kreise
Klicken Sie auf die Funktion, um diese zu aktivieren. Wählen Sie die gewünschte Linienart etc. aus. Zeichnen Sie die Fläche indem Sie beliebig viele Stützpunkte zeichnen. Abschluss mit Doppelklick. Um das Zeichnen abzuschliessen, schliessen Sie die Dialogbox, klicken erneut auf die Funktion oder wählen Sie eine andere Funktion aus. Um eine Fläche zu verschieben oder zu verändern, anklicken, Dialog und Stützpunkte erscheinen. Sie können die Fläche als Gesamtes verschieben, einzelne Stützpunkte verschieben oder Stützpunkte hinzufügen. Und auch die Ausprägung anpassen.

Löschen:

Speichern: Zeichnungen als Lesezeichen speichern. Das Lesezeichen können Sie dann entweder als solches speichern (übliche Browser-Funktionalität) oder kopieren und versenden.

Importieren: Hinzuladen von externen WMS Layern

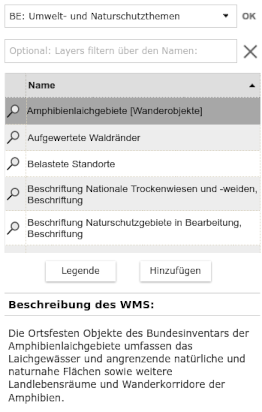

Sie können sogenannte Web Mapping Services (WMS) hinzuladen. Ein WMS ist ein Dienst, mit dem Karten über das Web zur Verfügung gestellt werden können. Normalerweise wird ein WMS aber nicht direkt übers Web aufgerufen, sondern in eine Anwendung oder Software eingebaut. WMS-Dienste sind letztlich Bilder, die zudem nach Informationen abgefragt werden können. Vorgehen beim Anwenden:

Sobald Sie eine Ebene ausgewählt haben, erhalten Sie folgende Optionen:

Mobile Version

Das RKBM WebGIS ist in einer Version für Mobiltelefone mit reduzierter Funktionalität verfügbar.

Folgenden Funktionen stehen zur Verfügung:
